新疆利康祥运生物科技2100平米体外诊断试剂医药冷库建设方案及施工图片

需求内容：

1、拟建三间体外诊断试剂医药冷库，其中15~20℃阴凉库1间，-25℃冷冻库1间，2~8℃冷藏库1间，温度自由可调节；

2、管理上需要满足集中控制；

3、在控制成本的前提下，选用高效节能的方案和设备；

4、满足URS文件的主要要求；

5、需满足GSP/ISO/EN等认证标准。

方案说明：

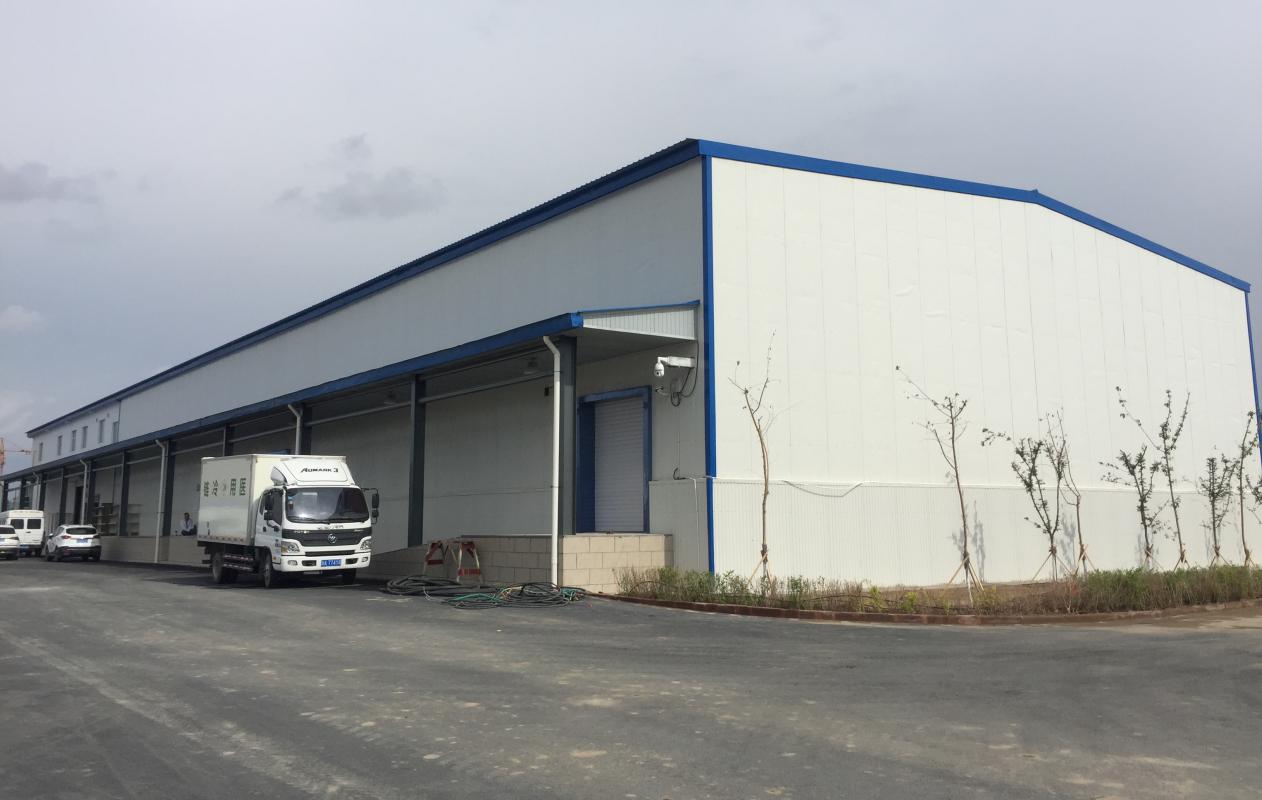

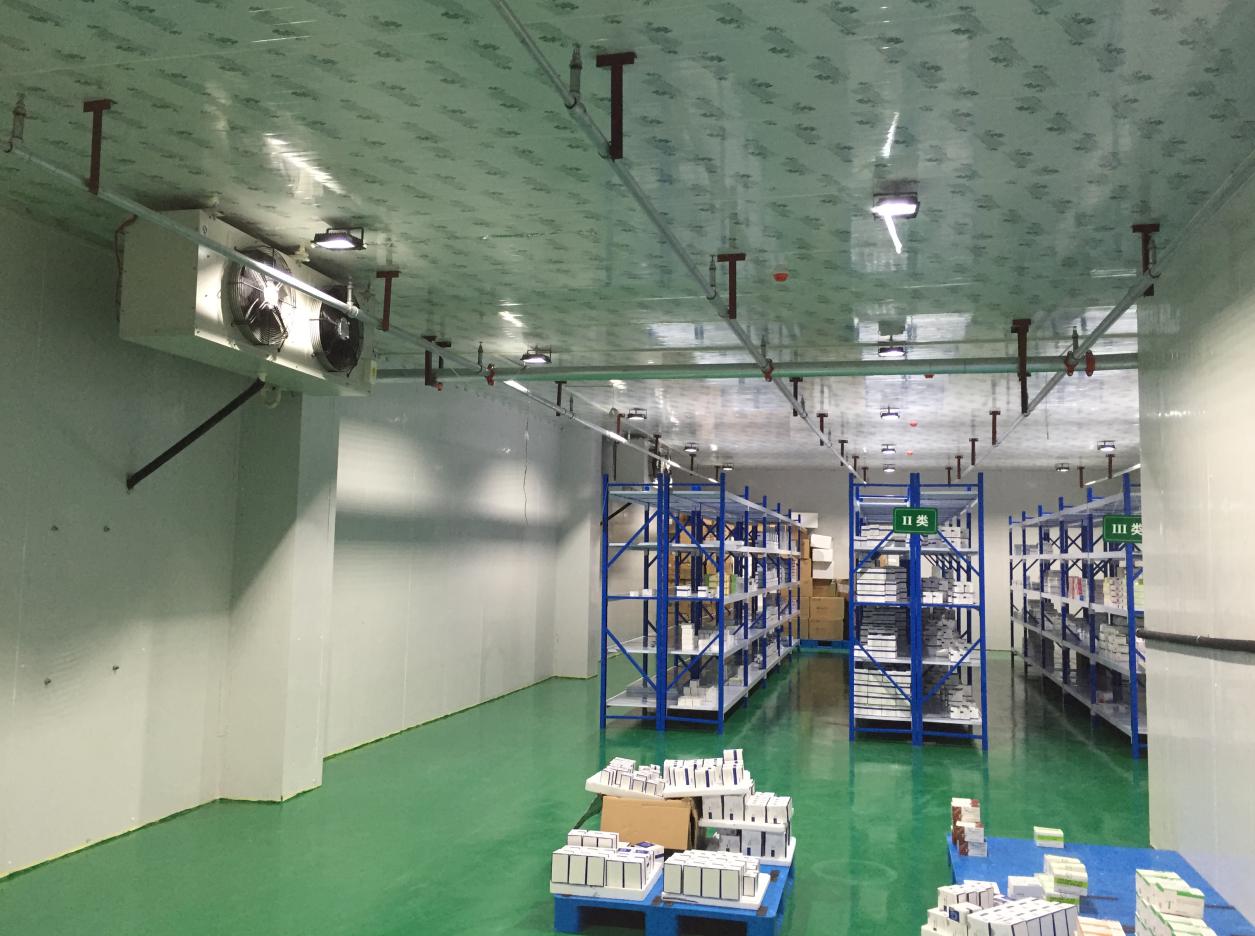

1、该体外诊断试剂医药冷库总面积为2100平米/容积为11940立方米；其中15~20℃阴凉库冷库面积为1200平方米，层高7米；-25℃冷冻库为60平方米，层高三米；2~8℃冷藏库为840立方米，层高四米；

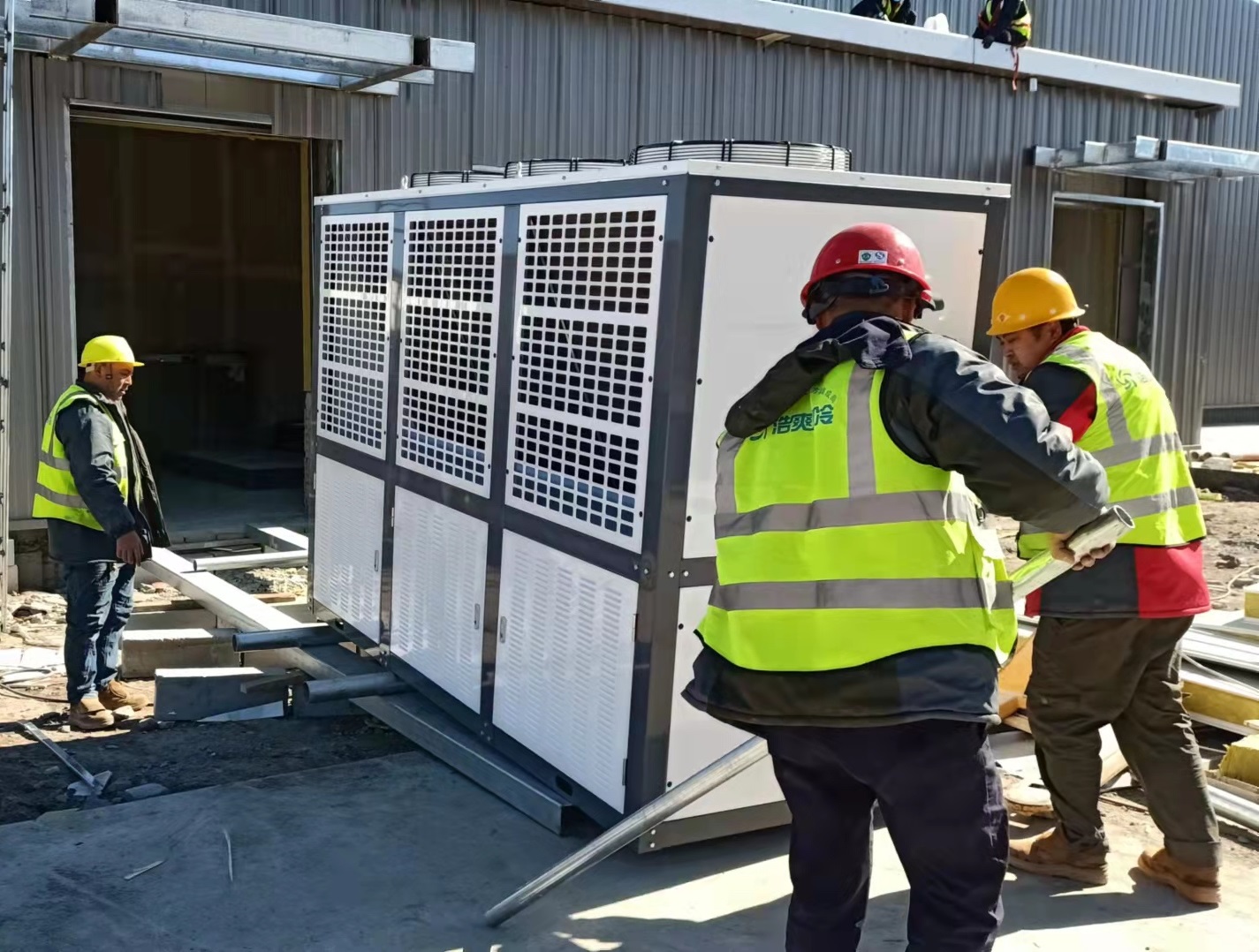

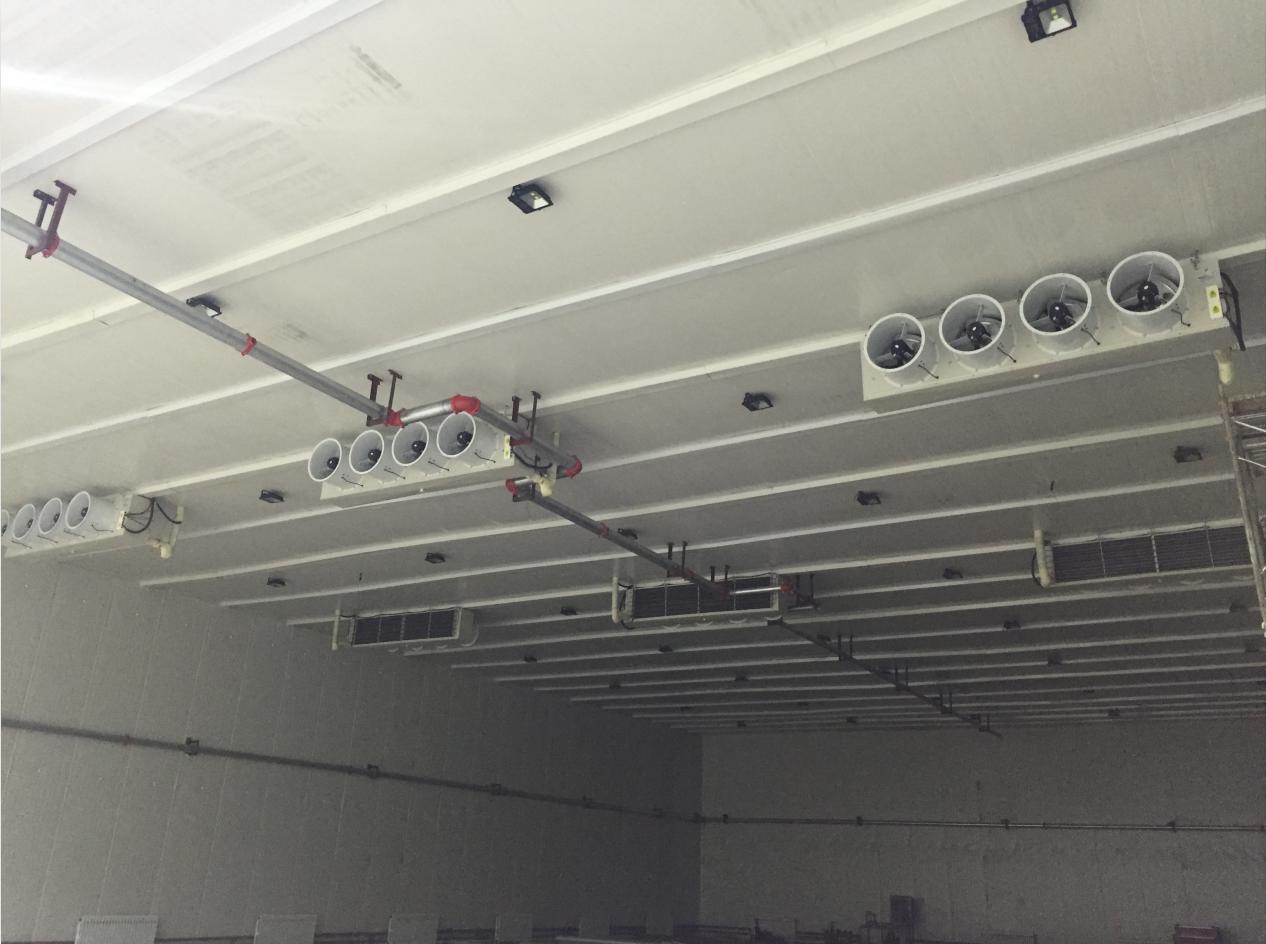

2、该阴凉库制冷机组选用德国比泽尔活塞式压缩机为主机，机组型号为4GE-30Y两并联，冷库内蒸发器选用DL-185节能型冷风机；冷藏库制冷机组选用德国比泽尔活塞式压缩机为主机，机组型号为4HE-25Y两并联，冷库内蒸发器选用DL-105、DL-125、DL-160节能型冷风机合计5台；冷冻库制冷机组选用德国比泽尔活塞式压缩机为主机，机组型号为4HE-18Y，冷库内蒸发器选用DJ-115节能型冷风机；

3、库板方面，阴凉库和冷藏库采用100mm聚氨酯双面彩钢板保温库板，冷冻库则采用150mm聚氨酯双面彩钢板保温库板，地面保温板选用150mm厚的XPS挤塑板，库板阻燃标准均为B1级；

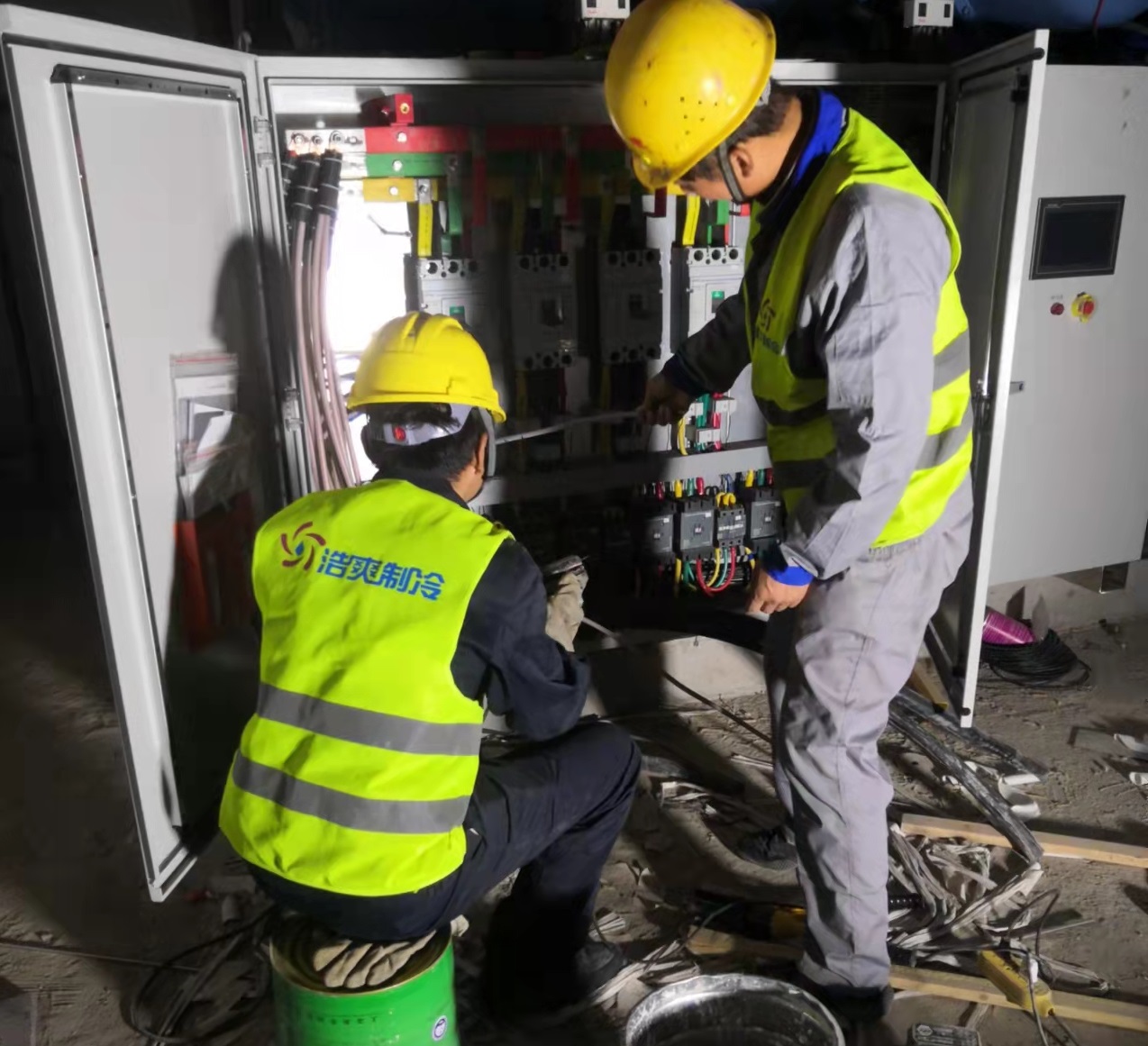

4、温度控制系统采用西门子原装进口全自动温度控制系统，施耐德工业型电子元件，带审计追踪功能，远程监控，短信报警，集中报警，手机APP，并可以接入冷库门开关信号记录，另外可根据货物出库回温平均值自动控制，实现单台制冷，单台化霜，超温启动备用机组工作。
