国药集团兰州生物制药3万立方米血液制品冷库建设方案及施工图片
需求内容:
1、拟建13间血液制品冷库,分别为成品高架库、血浆高架库、原辅料高架库、成品出库大厅、挑浆间、洁具间、缓冲间、试剂间、预融间、废品库、组分库、半成品暂存间;
2、管理上需要满足集中控制;
3、在控制成本的前提下,选用高效节能的方案和设备;
4、满足URS文件的主要要求;
5、需满足GSP/ISO/EN等认证标准。
方案说明:
1、库房部分:原辅料高架库3F1A08、成品高架库3F1A09、血浆高架库3F1A10、成品出库大厅3F1A11、挑浆间3F1B14、缓冲间3F1B18、预融间3F4C09、废品库-医疗废弃物存放、组分库14F2A11、组分库24F2A09、成品间2F2O02库房分别采用50mm厚、150mm、200mm厚、100mm厚、100mm厚、100mm厚、150mm厚、100mm厚、200mm厚、150mm厚、200mm厚、200mm厚、100mm厚双面宝钢0.6mm彩钢板的B1级聚氨酯保温板。
2、制冷系统:该冷库采用比泽尔半封闭螺杆组装并联机组,以及高温螺杆式压缩机组(一用一备);冷风机采用意大利路伟NKI3X8DC2L+HGT及瑞典百尔BLT081-LC高效式冷风机(一用一备);此外还配备风机制冷阀件、制冷剂及其辅料。
3、电气系统:该冷库电箱,采用施耐德机房动力柜,含电力计量装置,同时带有远程功能。温度电控箱采用全自动运行、昆仑通态触摸屏西门子PLC,施耐德空气开关,施耐德交流接触器同时库门口含有温度显示。中央监控系统包括温度实时监控显示、各设备运行状态实时显示,故障报警及显示、故障分析,设置各设备的参数,自动记录、保存、温度曲线,远程手机监控等。此外还有电源线、传感器线、呼救装置等电器辅料。
客户介绍:
兰州血制以药品研发、制造、销售及咨询服务为主营业务,血液制品是公司的基础性产品,主要生产人血白蛋白和静注人免疫球蛋白(pH4)两种产品,此外也具备生产人血酶原复合物、人免疫球蛋白、乙型肝炎人免疫球蛋白等产品的资质及能力。
冷库施工图片展示:

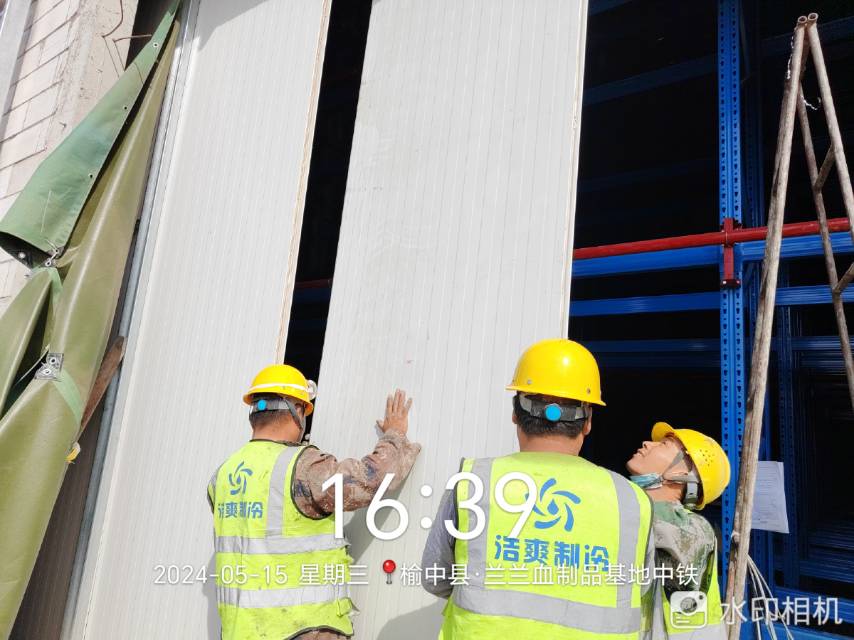

![图为高架库预留门口安装封板](https://www.cdhszlgc.com/wp-content/themes/module/themer/assets/images/lazy.png)

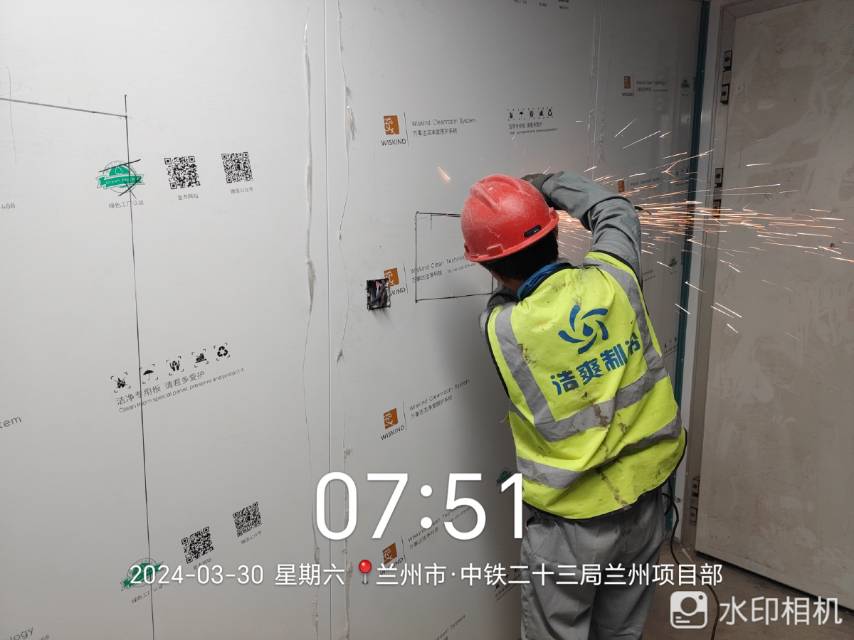

![图为浩爽工人正在切割库板](https://www.cdhszlgc.com/wp-content/themes/module/themer/assets/images/lazy.png)

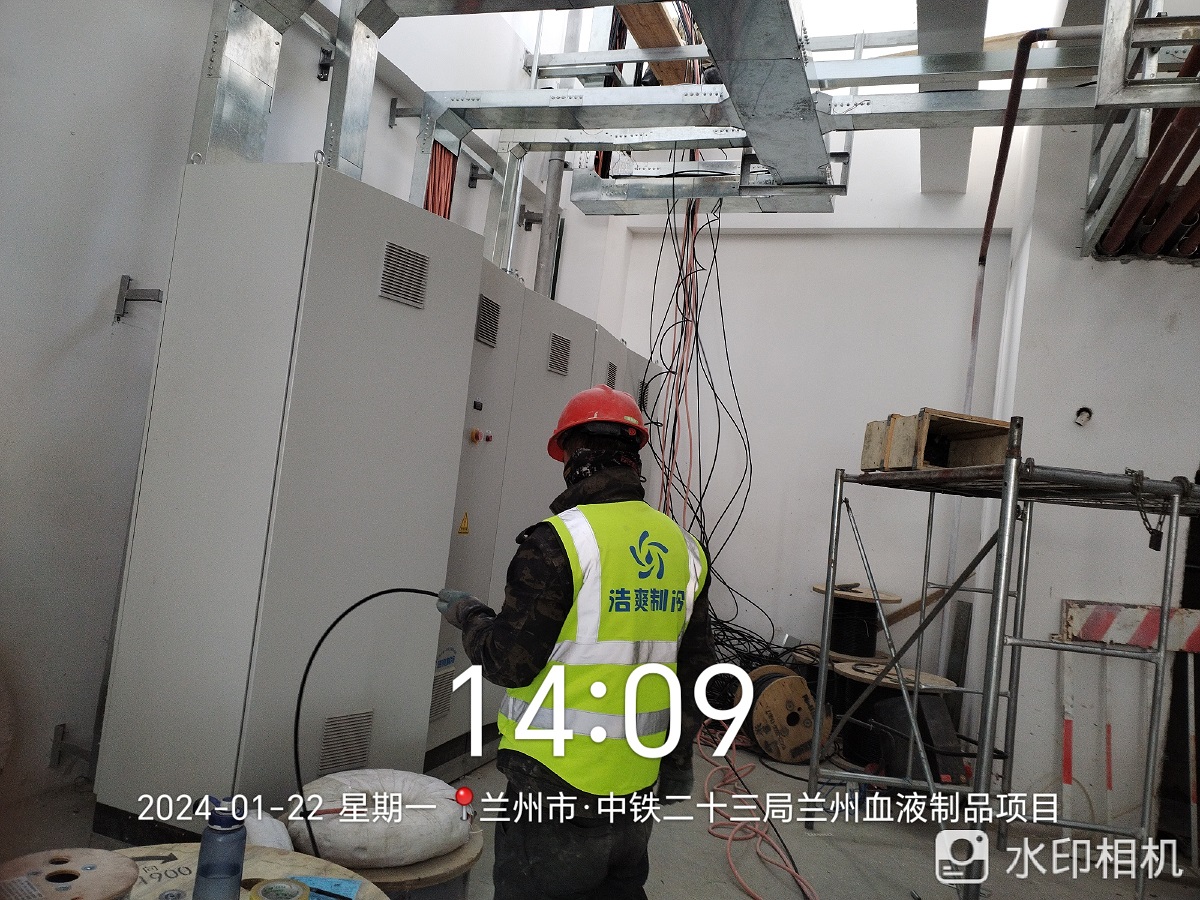

![图为浩爽工人正在放线](https://www.cdhszlgc.com/wp-content/themes/module/themer/assets/images/lazy.png)

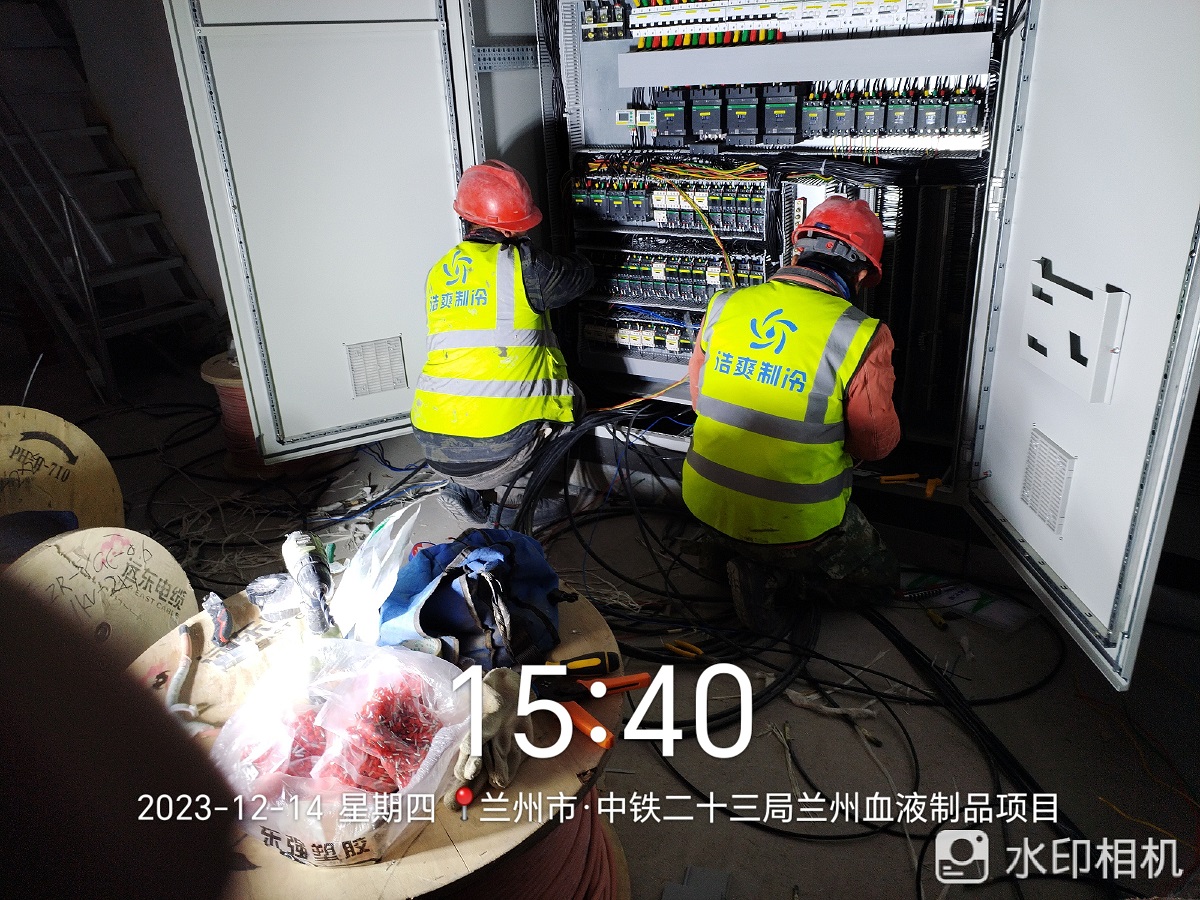

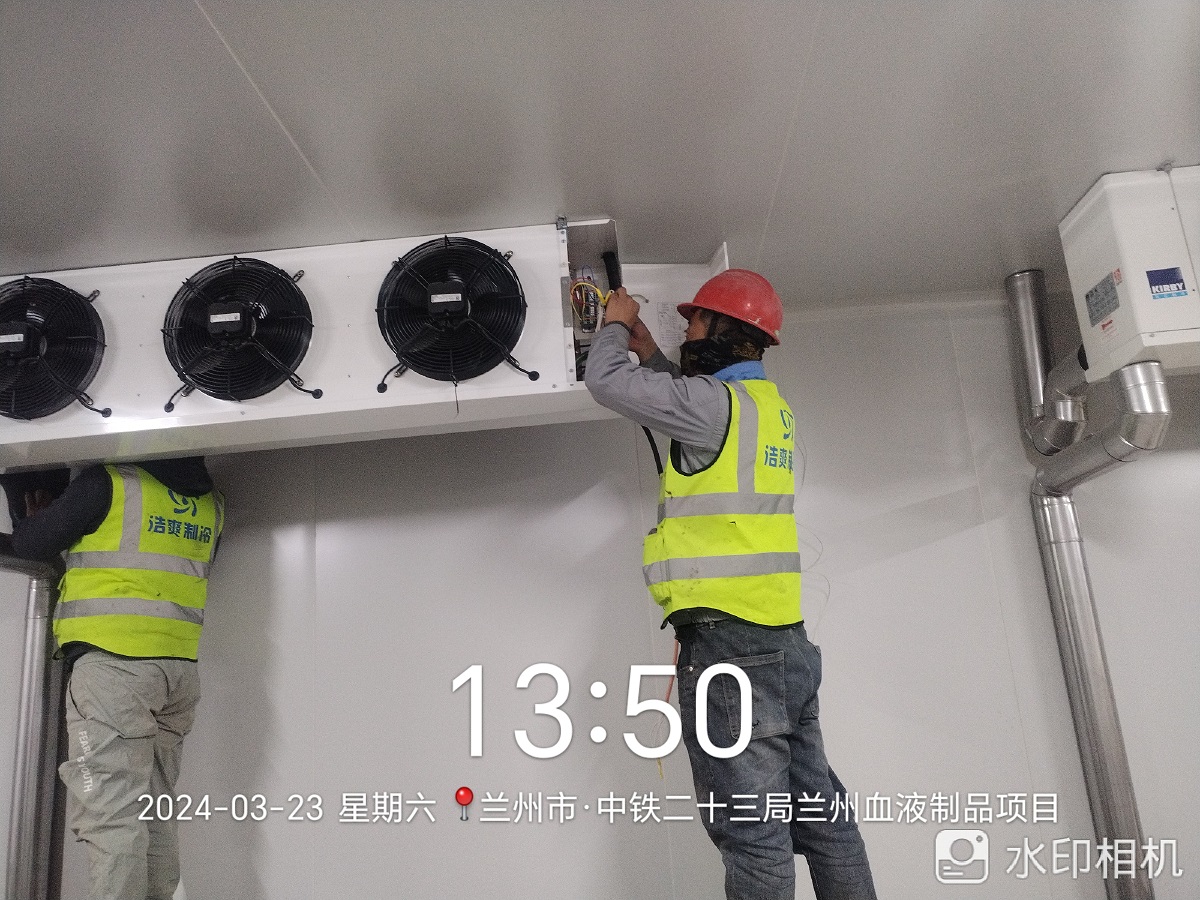

![图为浩爽工人正在接线](https://www.cdhszlgc.com/wp-content/themes/module/themer/assets/images/lazy.png)

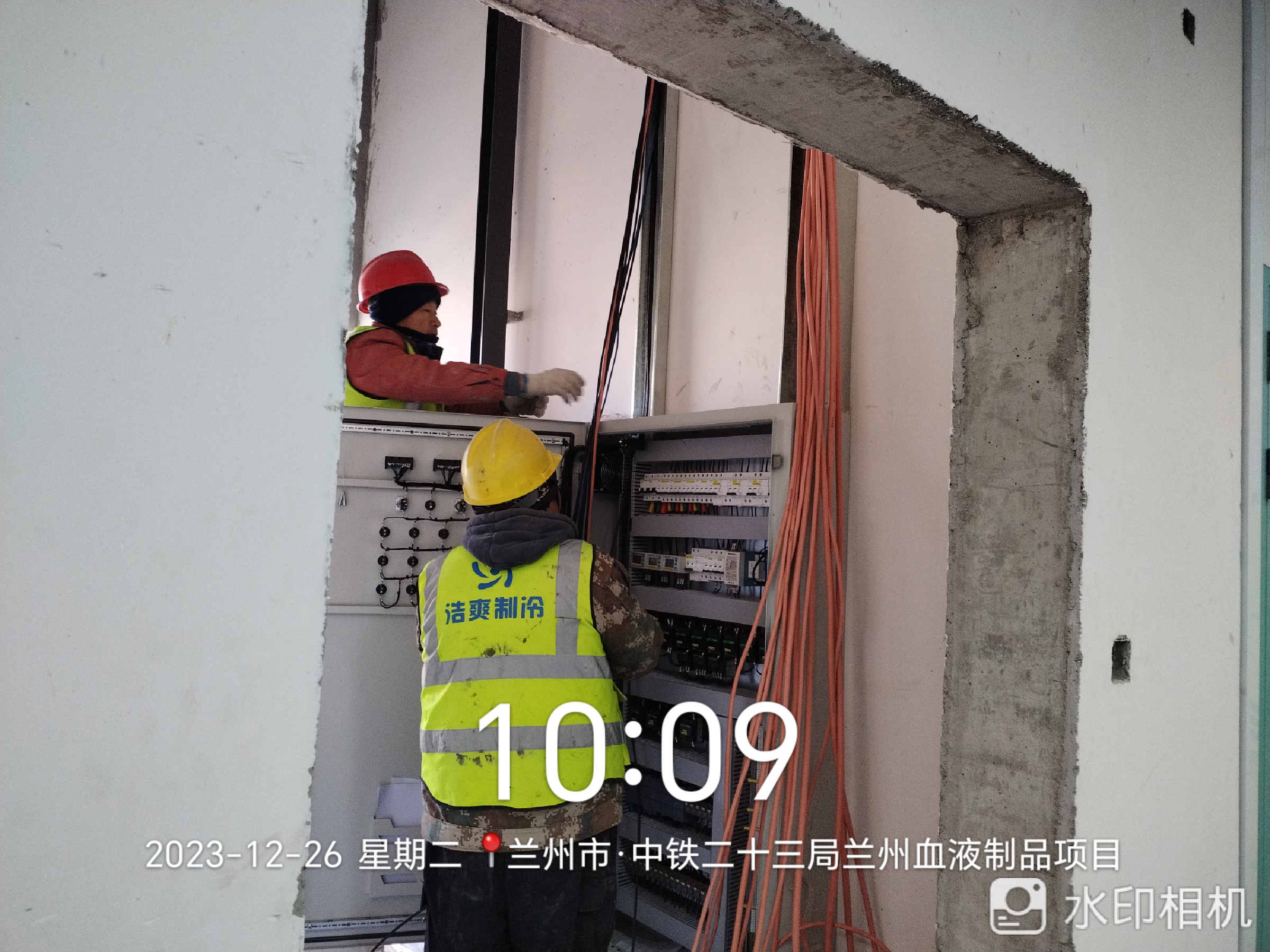

![图为浩爽工人正在放线](https://www.cdhszlgc.com/wp-content/themes/module/themer/assets/images/lazy.png)
